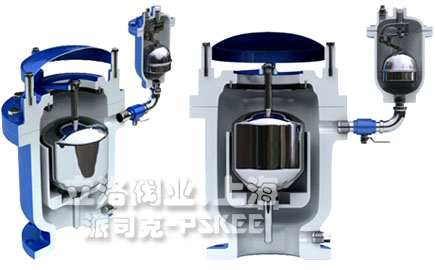

進排氣閥的基本結構型式分為整體式和分體式（組合式），型號的編制參照J(rèn)B/T 308要求，由字母和數字組成。表示系列型號時，下述編制中的公稱通徑可以不標注或只標注前面兩部分；表示系列產品中某一種規格的產品時應標注型號編制的全稱。
表示方法如下：

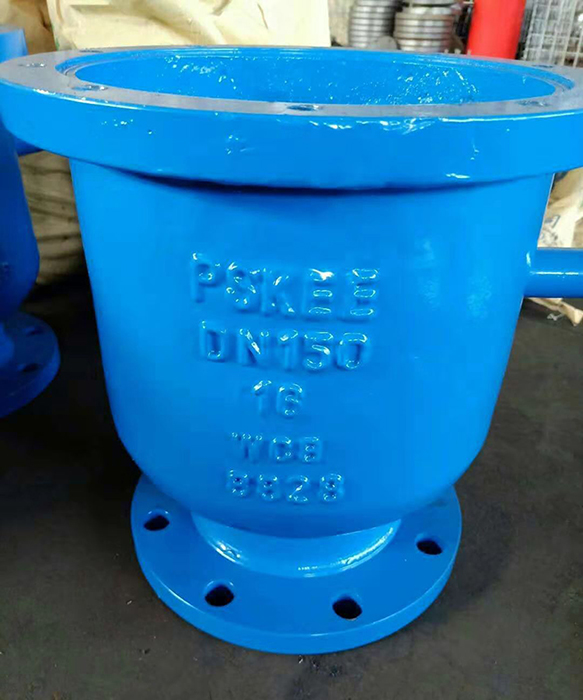

排氣閥編號方法
| 排氣閥型號單元 | ||||||
| 品牌名稱 | 1單元 | 2單元 | 3單元 | 4單元 | 5單元 | 6單元 |
| PSKEE/派司克 | 類型代號 | 連接形式 | 密封副材料 | 公稱壓力 | 閥體材質 | 公稱通徑 |

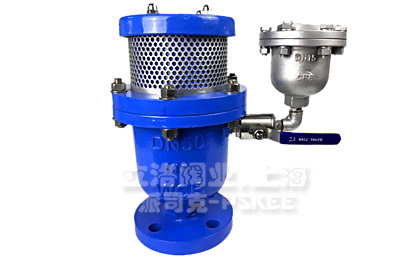

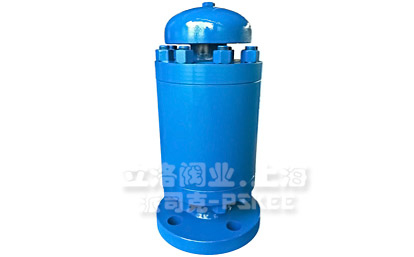

排氣閥類型代號
| 排氣閥型號代號1單元 | ||||||||||||
| 類型 | PKEE/派司克 | 自動排氣閥 | 復合式高速空氣閥 | 復合式排氣閥 | 復合式高速排氣閥 | 彌合型排氣閥 | 微量排氣閥 | 快速排氣閥 | 單口排氣閥 | 雙口排氣閥 | 污水復合式排氣閥 | 高壓復合式排氣閥 |
| 代號 | PSK | ZP | ZHK | CAR | FGP | MSP | AVR | KP | QB1 | QB2 | SCAR | GHK |
| 排氣閥連接方式-2單元 | ||||||||
| 連接方式 | 內螺紋 | 外螺紋 | 兩不同連接 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代號 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
| 排氣閥密封材料-3單元 | ||||||||||||||||||
| 材料 | 錫基軸 承合金 巴氏合金 | 搪 | 滲氮鋼 | 18-8系 不銹鋼 | 氟塑料 | 玻璃 | Cr13 不銹鋼 | 襯膠 | 蒙乃爾 合金 | 尼龍 塑料 | 滲硼鋼 | 襯鉛 | Mo2Ti 不銹鋼 | 塑料 | 銅合金 | 橡膠 | 硬質 合金 | 閥體 直接 加工 |
| 代號 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
當密封副的密封面材料不同時，以硬度低的材料代號表示。

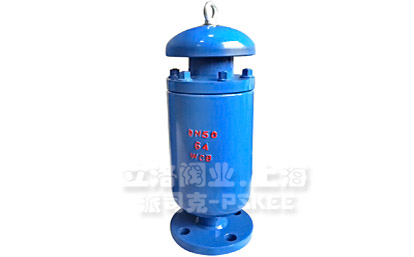

排氣閥壓力代號
| 排氣閥公稱壓力-4單元： | ||||||
| 1Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | 6.4Mpa | 10.0Mpa | 25.0Mpa |
| 10 （PN10） | 16 （PN16） | 25 （PN16） | 40 （PN16） | 64 （PN16） | 100 （PN100） | 250 （PN250 ） |
公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍
排氣閥本體材料
| 排氣閥-閥體材料-5單元 | |||||||||||||
| 閥體 材料 | 鈦及 鈦合金 | 碳鋼 | Cr13系 不銹鋼 | 鉻鉬鋼 | 可鍛鑄鐵 | 鋁合金 | 18-8系 不銹鋼 | 球墨鑄鐵 | Mo2Ti系 不銹鋼 | 塑料 | 銅及 銅合金 | 鉻鉬釩鋼 | 灰鑄鐵 |
| 代號 | A | C | H | I | K | L | P | Q | R | S | T | V | Z |

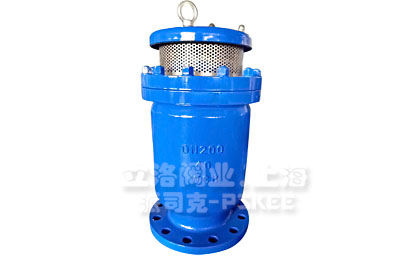

排氣閥公稱通徑
| 排氣閥-公稱通徑-6單元 | |||||||||||
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 單位 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 公稱通徑DN | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 | 900 | 1000 |
| 單位 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
